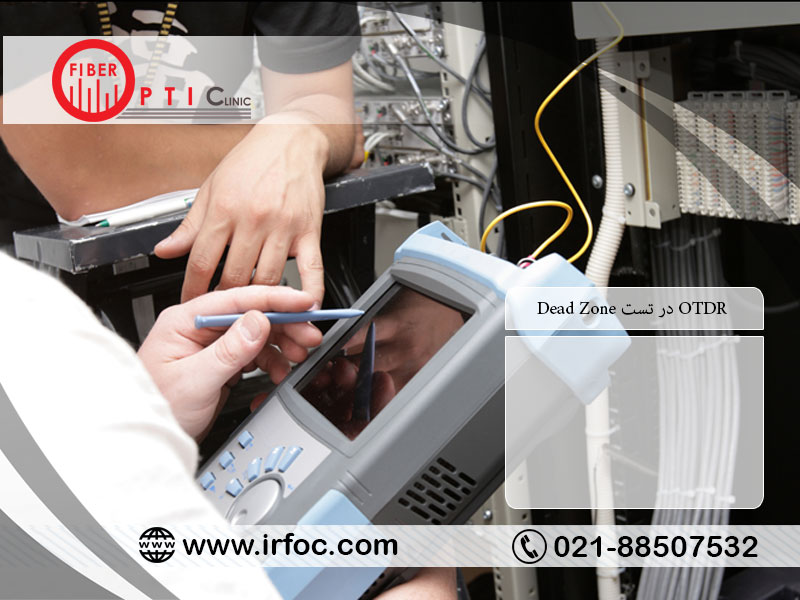

مقدمه: چرا همین چند متر، کل گزارش تست شما را زیر سؤال میبرد؟
اگر تا امروز با دستگاه OTDR کار کرده باشید، حتماً یک بار با این وضعیت مواجه شدید. تریسی که پیش روی شماست، در فاصلهای کوتاه از نقطه اتصال، به جای یک خط نزولی نرم و قابل پیشبینی، به یک قله بلند و سپس یک ناحیه نامنظم و غیرقابل تفسیر تبدیل میشود. در همین چند متر یا چند ده متر، ممکن است یک کانکتور معیوب، یک فیوژن ضعیف یا حتی یک شکستگی جدی از دید دستگاه پنهان بماند. این پدیده همان چیزی است که در صنعت فیبر نوری با نام Dead Zone یا منطقه مرده شناخته میشود.
شناخت دقیق آن، مرز میان یک تکنسین معمولی و یک متخصص واقعی تست فیبر نوری است. در این مقاله قصد داریم بدون کلی گوییهای رایج، به عمق موضوع برویم: Dead Zone در تست OTDR چیست، چرا اتفاق میافتد، چگونه اندازهگیری میشود، چه فرقی با یکدیگر دارند انواع آن، و از همه مهمتر، در عمل چگونه میتوان اثر آن را به حداقل رساند تا گزارش تست شما قابل اتکا باشد.

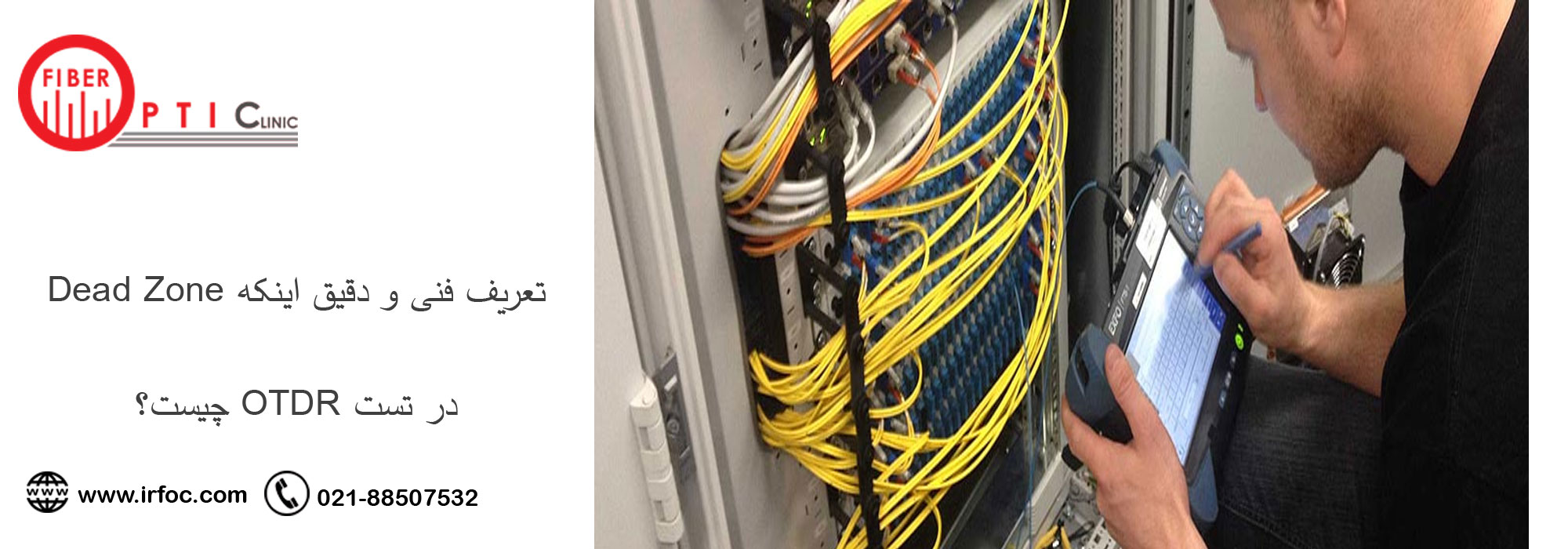

تعریف فنی و دقیق اینکه Dead Zone در تست OTDR چیست؟
Dead Zone در OTDR به فاصله یا زمانی میگویند که دستگاه در آن بازه، قادر به تشخیص یا مکانیابی دقیق یک رویداد (event) روی خط فیبر نیست. این ناحیه معمولاً بلافاصله پس از هر رویداد بازتابی قوی (reflective event) مانند یک کانکتور، یک شکستگی یا حتی ابتدای خود فیبر رخ میدهد. نکته مهمی که اغلب مقالات موجود از کنار آن به سادگی میگذرند این است. dead zone یک نقص طراحی OTDR نیست، بلکه پیامد مستقیم فیزیک عملکرد آن است. OTDR با ارسال پالس نوری و دریافت نور بازگشتی (backscatter) کار میکند.
وقتی این پالس به یک سطح بازتابنده برخورد میکند، شدت نور بازگشتی میتواند تا بیش از ۴۰۰۰ برابر نور بازپراکنده معمولی باشد. فتودیود گیرنده OTDR در این لحظه اشباع (saturate) میشود و دقیقاً مانند چشمی که ناگهان با نور شدید چراغ خودرو مواجه شده، به زمان مشخصی برای بازیابی نیاز دارد. در طول این بازه بازیابی، هیچ اطلاعات معتبری از فیبر ثبت نمیشود؛ همین بازه، همان dead zone است.
دو نوع Dead Zone که باید آنها را بشناسید و از هم تفکیک کنید!
بسیاری از منابع فارسی موجود، این دو مفهوم را به اشتباه یکی میگیرند یا سطحی توضیح میدهند. اما در عمل، این دو مفهوم کاربردهای کاملاً متفاوتی دارند اشتباه بین آنها میتواند گزارش تست شما را از اعتبار بیندازد که در ادامه تخصصیتر بررسی میکنیم.
الف) Event Dead Zone (EDZ): منطقه مرده رویداد
EDZ حداقل فاصلهای است که باید بین دو رویداد بازتابی متوالی مثلاً دو کانکتور وجود داشته باشد تا OTDR بتواند آنها را به عنوان دو رویداد جداگانه تشخیص دهد، نه یک رویداد واحد. طبق تعریف استاندارد Telcordia، EDZ فاصله بین دو کرسر است که در سطح ۱.۵ دسیبل پایینتر از قله بازتابی قرار میگیرند. از نظر ریاضی، رابطه تقریبی آن به صورت زیر بیان میشود.
D_event = (c × τ) / ۲n
که در آن c سرعت نور، τ زمان بازیابی اشباع گیرنده، و n ضریب شکست فیبر است. هرچه τ کوچکتر باشد (یعنی گیرنده سریعتر بازیابی شود)، EDZ کوتاهتر و دقت مکانیابی بالاتر خواهد بود. در دستگاههای تک مد، EDZ میتواند تا حدود یک متر کاهش یابد، در حالی که در OTDRهای چندمد این عدد گاهی تا ۲۰ سانتیمتر هم میرسد. این تفاوت بهویژه در تست شبکههای دیتاسنتر که پچ کوردها اغلب بسیار کوتاه هستند، اهمیت حیاتی پیدا میکند.
ب) Attenuation Dead Zone (ADZ): منطقه مرده تضعیف
ADZ حداقل فاصلهای است که پس از یک رویداد بازتابی یا تضعیفی لازم است تا OTDR بتواند افت (loss) رویداد بعدی را با دقت اندازهگیری کند. تعریف استاندارد آن معمولاً بر اساس بازگشت تریس به بازه ۰.۵ یا ۰.۱ دسیبل نسبت به خط بازپراکنش بدون اختلال تعریف میشود. تفاوت کلیدی اینجاست. ممکن است OTDR یک رویداد را ببیند (یعنی از محدوده EDZ عبور کرده باشد) اما هنوز نتواند افت دقیق آن را اندازه بگیرد، چون در محدوده ADZ قرار دارد. به همین دلیل، ADZ همیشه بزرگتر یا مساوی EDZ است. نکتهای که در اغلب مقالات اصلاً به آن توجه نمیشود.
|
ویژگی |
Event Dead Zone (EDZ) |
Attenuation Dead Zone (ADZ) |
| کاربرد | تشخیص وجود رویداد بعدی | اندازهگیری دقیق افت رویداد بعدی |
| مبنای تعریف | ۱.۵ dB پایینتر از قله بازتابی | بازگشت به ۰.۵ یا ۰.۱ dB از خط پایه |
| طول نسبی | کوتاهتر | همواره بلندتر از EDZ |
| ریسک عملی | ادغام دو رویداد نزدیک به هم | ثبت افت نادرست یا اشتباه در محل خطا |
چرا Dead Zone روی دقت اندازهگیری شما تأثیر میگذارد؟
این بخش، همان جایی است که بسیاری از مقالات موجود متوقف میشوند. در حالی که کاربرد واقعی برای یک تکنسین یا مهندس شبکه دقیقاً از همینجا شروع میشود.
۱) رویدادهای نزدیک به هم ممکن است دیده نشوند. در شبکه های FTTH یا دیتاسنتر که فاصله بین کانکتورها گاهی کمتر از یک متر است، اگر EDZ دستگاه شما بزرگتر از این فاصله باشد، دو کانکتور به عنوان یک رویداد واحد ثبت میشوند. نتیجه؟ یک اتصال معیوب که در واقعیت باید تعویض شود، در گزارش تست اصلاً دیده نمیشود.
۲) افت واقعی رویداد اشتباه محاسبه میشود. حتی اگر رویداد دیده شود، تا زمانیکه در محدوده ADZ قرار دارید، عدد افت (dB loss) نمایش داده شده میتواند به طور قابل توجهی نادرست باشد. چون تریس هنوز به حالت پایدار بازنگشته است. این یعنی گزارش تستی که به مشتری یا کارفرما تحویل میدهید، ممکن است افت واقعی خط را دستکم یا حتی دستبالا نشان دهد.
۳) ابتدای خط همیشه در dead zone قرار دارد. به همین دلیل، اندازهگیری دقیق چند متر ابتدایی فیبر با خود دستگاه عملاً غیرممکن است. این یکی از دلایل اصلی استفاده اجباری از کابل لانچ (Launch Cable) است که در بخش بعد توضیح میدهیم.
۴) هرچه بازتاب قویتر، منطقه مرده طولانی تر. کانکتورهای کثیف یا آسیب دیده که سطح آنها صاف نیست، بازتاب فرنل بسیار قویتری تولید میکنند و در نتیجه dead zone را به طور محسوسی طولانی تر میکنند. این یعنی یک مشکل ساده تمیزکاری کانکتور، میتواند مانع دیده شدن یک خطای واقعی جدیتر در ادامه مسیر شود.

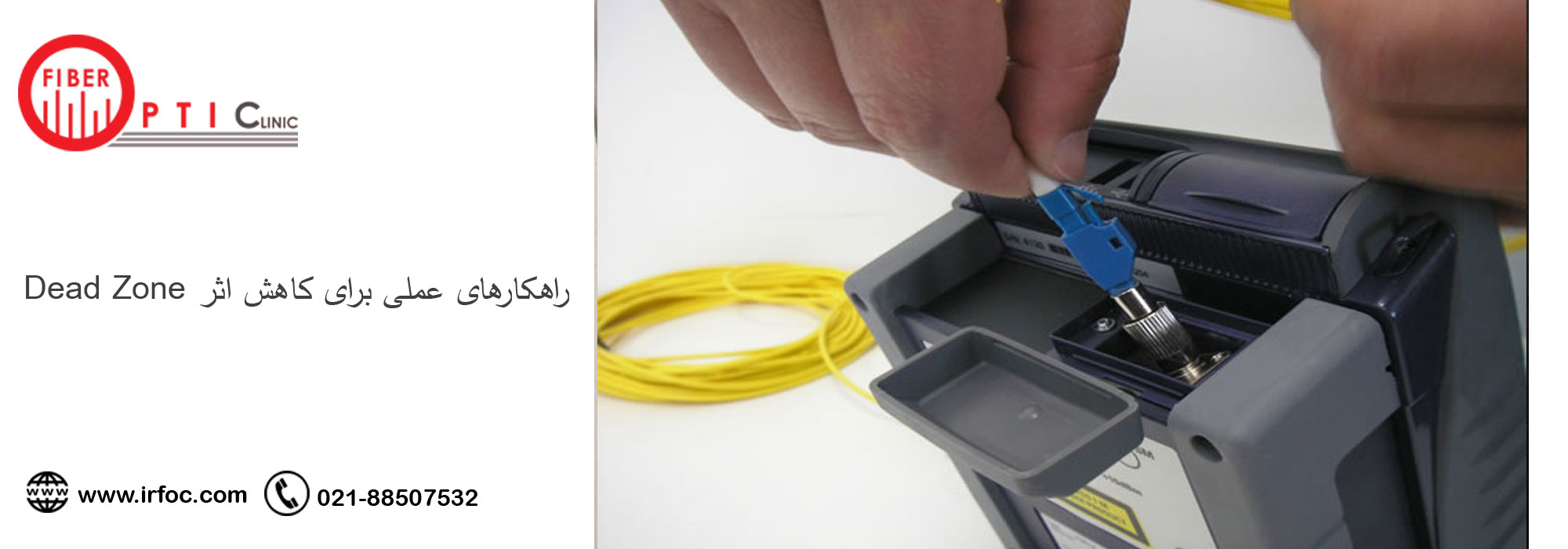

راهکارهای عملی برای کاهش اثر Dead Zone در تست OTDR چیست؟
استفاده از کابل لانچ (Launch Fiber): این ساده ترین و مؤثرترین راه حل است. با قرار دادن یک کویل فیبر (معمولاً ۵۰۰ تا ۱۰۰۰ متری) بین OTDR و ابتدای خط تحت تست، dead zone ناشی از اتصال دستگاه، روی خود کابل لانچ رخ میدهد، نه روی خط اصلی مشتری. این کار امکان اندازهگیری دقیق کانکتور اول و چند متر ابتدایی فیبر واقعی را فراهم میکند. برای تست دقیق دو سر یک لینک، استفاده از کابل ریسیو (Receive/Tail Fiber) در انتهای خط نیز به همین اندازه ضروری است.
انتخاب هوشمندانه عرض پالس: برای فیبرهای کوتاه (مثل شبکه های داخل ساختمان یا دیتاسنتر)، همیشه کوتاهترین پالس ممکن را انتخاب کنید. برای اینکه EDZ به حداقل برسد، حتی اگر دینامیک رنج کمی کاهش یابد. برای فیبرهای بلند مسافت، پالس بلندتر برای پوشش برد لازم است، اما باید دانست که در این حالت رویدادهای نزدیک به هم در انتهای خط ممکن است دیده نشوند.
تمیزکاری دقیق کانکتورها پیش از هر تست: یک کانکتور کثیف نه تنها باعث افت اضافی میشود، بلکه با افزایش بازتاب، dead zone را طولانیتر میکتد. همچنین رویدادهای بعدی را پنهان میکند. این سادهترین اقدامی است که اغلب نادیده گرفته میشود.
استفاده از کانکتورهای APC بهجای PC در نقاط حساس: کانکتورهای APC به دلیل زاویه ۸ درجه در سطح فرول، بازتاب فرنل بسیار کمتری تولید میکنند. در نتیجه dead zone کوتاه تری ایجاد میکنند.
تست از هر دو جهت خط (Bidirectional Testing): به ویژه برای اندازهگیری دقیق افت فیوژن ها، تست از دو سمت و میانگین گیری نتایج، اثر ناشی از dead zone را خنثی میکند.
مثال کاربردی: چرا این موضوع در دیتاسنتر حیاتیتر است؟
فرض کنید در یک اتاق سرور، فاصله بین دو پچ پنل و سرور تنها ۲ متر است و از دو کانکتور پشت سرهم استفاده شده. اگر EDZ دستگاه شما ۳ متر باشد، این دو کانکتور در تریس OTDR به صورت یک رویداد واحد نمایش داده میشوند. اگر یکی از آنها به دلیل خمش یا کثیفی، افت غیرمجاز داشته باشد، هیچگاه در گزارش تست ظاهر نخواهد شد. تا زمانیکه مشکل واقعی در عملکرد شبکه بروز کند. این دقیقاً نشان میدهد چرا انتخاب OTDR با EDZ کوتاه (زیر یک متر) برای محیطهای چگال مانند دیتاسنتر، نه یک ویژگی لوکس، بلکه یک الزام فنی است.
خرید انواع دستگاه فیوژن و Otdr از کلینیک تخصصی فیبر نوری
اگر به فکر تهیه یا ارتقای تجهیزات تست و اتصال فیبر نوری خود هستید، کلینیک تخصصی فیبر نوری مرجعی مطمئن برای خرید انواع دستگاه فیوژن (Fusion Splicer) و دستگاههای OTDR از برندهای معتبر داخلی و بینالمللی است. مشاوران این مجموعه با شناخت دقیق نیاز هر پروژه، از شبکههای FTTH و دیتاسنتر تا خطوط بلندمسافت، دستگاهی متناسب با مشخصات فنی موردنیاز شما، از جمله EDZ و ADZ کوتاه، دقت اسپلایس بالا و پشتیبانی فنی کامل، پیشنهاد میدهند. به گونهای که علاوه بر خرید یک تجهیز باکیفیت، از تست و کالیبراسیون دقیق و خدمات پس از فروش نیز مطمئن باشید.
سخن آخر
Dead Zone پدیدهای اجتناب ناپذیر در فیزیک OTDR است. اما این به معنای بی تفاوتی نسبت به آن نیست. شناخت دقیق تفاوت EDZ و ADZ، درک عواملی که طول آنها را افزایش میدهد، و به کارگیری راهکارهایی مانند کابل لانچ، انتخاب صحیح عرض پالس و تمیزکاری منظم کانکتورها، تفاوت میان یک گزارش تست قابل اتکا و یک گزارش گمراه کننده را رقم میزند. در نهایت، تسلط بر مفهوم dead zone تنها یک دانش تئوریک نیست. ابزاری است که به شما امکان میدهد با اطمینان بیشتری خطوط فیبر نوری را عیب یابی کنید. همچنین از تحویل گزارشهای ناقص به مشتری جلوگیری کنید. در نهایت، شبکهای پایدارتر و قابل اعتمادتر تحویل دهید.
