مقدمه
در اجرای هر پروژه فیبر نوری، از شبکههای FTTH خانگی گرفته تا لینکهای حساس دیتاسنتری، یک نقطه وجود دارد که کیفیت کل شبکه به آن وابسته است: اتصال فیبر نوری. مهم نیست از چه کابلی استفاده کردهاید یا برند تجهیزات شما چیست؛ اگر فیوژن به درستی انجام نشود، نتیجه چیزی جز افت بالا، ناپایداری شبکه و نارضایتی کارفرما نخواهد بود. به همین دلیل است که دستگاه فیوژن فیبر نوری را میتوان مهمترین ابزار یک تکنسین فیبر نوری دانست.
با گسترش اینترنت فیبر نوری در ایران و افزایش پروژههای مخابراتی، نیاز به آموزش اصولی و عمیق کار با دستگاه فیوژن فیبر نوری بیش از گذشته احساس میشود. بسیاری از آموزشها تنها به توضیح سطحی مراحل بسنده میکنند، در حالی که یک تکنسین حرفهای باید بداند چرا هر مرحله انجام میشود، چه خطاهایی ممکن است رخ دهد و چگونه میتوان کیفیت اتصال را به حداکثر رساند. این مقاله یک راهنمای جامع است که به گونهای نوشته شده تا پس از مطالعه آن، بتوانید به صورت عملی و استاندارد با دستگاه فیوژن فیبر نوری کار کنید و در عین حال، بهترین انتخاب را برای خرید و استفاده از تجهیزات فیبر نوری داشته باشید.

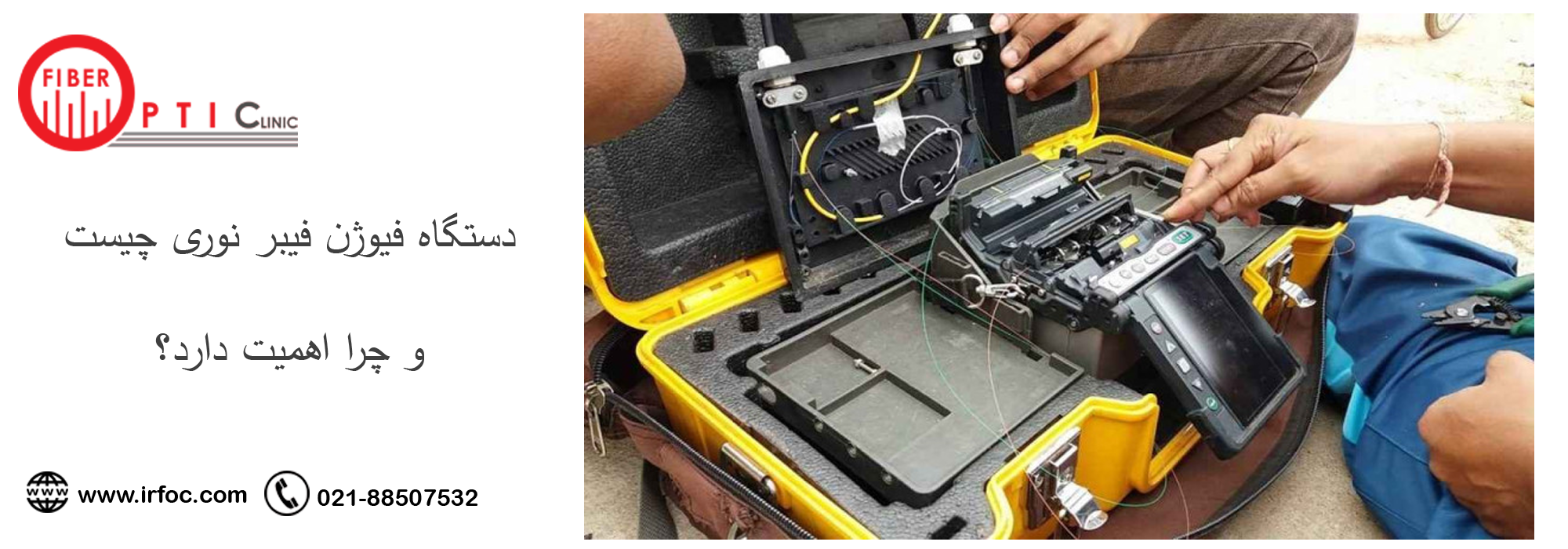

دستگاه فیوژن فیبر نوری چیست و چرا اهمیت دارد؟
دستگاه فیوژن فیبر نوری (Fusion Splicer) ابزاری تخصصی برای اتصال دائمی دو تار فیبر نوری از طریق ذوب کنترل شده هسته آنهاست. در این روش، دو فیبر پس از آماده سازی دقیق، درون دستگاه قرار میگیرند و با استفاده از قوس الکتریکی، هستههای آنها به یکدیگر جوش داده میشود. این نوع اتصال، کمترین میزان افت سیگنال را در مقایسه با سایر روشها ایجاد میکند. اهمیت دستگاه فیوژن در این است که اتصال انجام شده توسط آن، پایه و اساس انتقال داده در شبکه را تشکیل میدهد. یک فیوژن غیراصولی میتواند باعث افت نوری، بازتاب (Reflection) و حتی قطع کامل ارتباط شود. به همین دلیل، یادگیری صحیح کار با دستگاه فیوژن نه تنها یک مهارت فنی، بلکه یک مزیت رقابتی برای تکنسینها و شرکتهای فعال در حوزه فیبر نوری محسوب میشود.
انواع دستگاه فیوژن فیبر نوری و کاربرد هرکدام
دستگاه فیوژن Core Alignment: در دستگاههای Core Alignment، همترازی فیبرها بر اساس هسته واقعی انجام میشود. این دستگاهها با استفاده از دوربینهای بسیار دقیق و الگوریتمهای پیشرفته، موقعیت هسته را شناسایی کرده و آن را با دقت میکرونی تنظیم میکنند. نتیجه این فرآیند، اتصالی با افت بسیار پایین است که برای پروژههای حساس مانند دیتاسنترها، لینکهای بین شهری و شبکههای مادر مخابراتی ایدهآل است. البته این دقت بالا با قیمت بیشتر و نیاز به مهارت بالاتر همراه است.
دستگاه فیوژن Cladding Alignment: در این نوع دستگاهها، همترازی بر اساس روکش فیبر (Cladding) انجام میشود. اگرچه دقت آنها نسبت به Core Alignment کمتر است، اما برای بسیاری از پروژههای FTTH و شهری کاملاً کافی و اقتصادی هستند. کاربری سادهتر و هزینه کمتر، باعث شده این مدلها انتخاب اول بسیاری از تکنسینها باشند.
آشنایی کامل با اجزای دستگاه فیوژن فیبر نوری
برای کار حرفهای با دستگاه فیوژن، شناخت اجزای آن ضروری است. الکترودها مسئول ایجاد قوس الکتریکی هستند و با گذشت زمان دچار فرسودگی میشوند. نگهدارندههای فیبر باید تمیز و بدون لقی باشند تا تراز دقیق حفظ شود. سیستم بزرگنمایی و دوربینها وضعیت برش و همترازی را نمایش میدهند و هیتر دستگاه نیز وظیفه محافظت مکانیکی از محل اتصال را بر عهده دارد. هرگونه نقص در این اجزا میتواند کیفیت فیوژن را کاهش دهد.
ابزارها و تجهیزات ضروری برای فیوژن استاندارد
انجام یک فیوژن حرفهای تنها به دستگاه محدود نمیشود. استریپر مناسب برای جدا کردن روکش بدون آسیب، کاتر فیبر با برش دقیق ۹۰ درجه، الکل ایزوپروپیل برای تمیزکاری کامل و اسپلایس پروتکتور باکیفیت، همگی نقش حیاتی دارند. استفاده از ابزار نامناسب، حتی با بهترین دستگاه فیوژن، نتیجه مطلوبی نخواهد داشت.
آموزش گام به گام کار با دستگاه فیوژن فیبر نوری
مرحله اول: آماده سازی فیبر نوری
در این مرحله، روکش فیبر باید با دقت و بدون ایجاد خراش برداشته شود. پس از آن، تار فیبر با الکل ایزوپروپیل تمیز میشود تا هرگونه آلودگی، چربی یا گرد و غبار حذف گردد. این مرحله پایه و اساس یک فیوژن باکیفیت است.
مرحله دوم: برش صحیح فیبر
برش فیبر باید کاملاً صاف و بدون زاویه باشد. کاتر فیبر این کار را انجام میدهد، اما تنظیم صحیح آن و فشار یکنواخت دست تکنسین بسیار مهم است. برش نامناسب یکی از اصلیترین دلایل افت بالا در فیوژن است.
مرحله سوم: قرار دادن فیبر در دستگاه
فیبرها باید بدون تنش و خم شدگی در نگهدارندهها قرار گیرند. هرگونه فشار مکانیکی در این مرحله میتواند باعث شکست یا افت اتصال شود.
مرحله چهارم: همترازی و انجام فیوژن
دستگاه با استفاده از دوربینها، فیبرها را تراز میکند. پس از تأیید تراز، قوس الکتریکی ایجاد شده و عملیات فیوژن انجام میشود. در پایان، دستگاه مقدار افت تخمینی را نمایش میدهد.
مرحله پنجم: محافظت از محل اتصال
پس از انجام فیوژن، اسپلایس پروتکتور روی محل اتصال قرار داده شده و در هیتر دستگاه حرارت داده میشود تا اتصال در برابر ضربه و رطوبت محافظت شود.
- نکته: دستگاه فیوژن یک ابزار حساس و گران قیمت است. تمیزکاری منظم لنزها، تعویض به موقع الکترودها، شارژ صحیح باتری و نگهداری در کیف مخصوص، عمر دستگاه و دقت آن را به طور چشمگیری افزایش میدهد.
تنظیمات پیشرفته دستگاه فیوژن و تأثیر آنها
تنظیمات قوس الکتریکی (Arc)، فاصله فیبرها و نوع فیبر از جمله پارامترهایی هستند که در کیفیت نهایی اتصال نقش مهمی دارند. تنظیم نادرست این موارد میتواند باعث افزایش افت یا سوختگی فیبر شود. تکنسین حرفهای باید با این تنظیمات آشنا باشد و آنها را متناسب با شرایط پروژه تنظیم کند. بیشتر خطاهای فیوژن به دلیل تمیزکاری ضعیف، الکترودهای فرسوده یا تنظیمات نادرست دستگاه رخ میدهند. شناخت علائم هر خطا و اقدام سریع برای رفع آن، از دوباره کاری و افزایش هزینه جلوگیری میکند. پس از اتمام عملیات، تست اتصال با OTDR یا پاورمتر ضروری است. این تستها میزان افت واقعی و کیفیت اتصال را مشخص میکنند و به شما اطمینان میدهند که اتصال در محدوده استاندارد قرار دارد.
آموزش فیوژن فیبر نوری در شرایط و محیطهای مختلف پروژه
فیوژن فیبر نوری داخل ODF: فیوژن داخل ODF یکی از رایجترین و در عین حال حساسترین حالتهای اتصال فیبر نوری است. در این شرایط، معمولاً تعداد بالایی تار فیبر در فضای محدود قرار دارد و مدیریت صحیح کابلها اهمیت زیادی پیدا میکند. تکنسین باید قبل از شروع، مسیر هر تار را مشخص کرده و از خم شدگی بیش از حد جلوگیری کند. شعاع خمش استاندارد فیبر باید رعایت شود تا از افت یا شکستگی جلوگیری گردد. در ODFها، نظم و لیبل گذاری صحیح پس از فیوژن، نقش مهمی در نگهداری و عیبیابی آینده دارد.
فیوژن داخل مفصل زمینی و هوایی: در مفصلهای فیبر نوری، شرایط محیطی چالش برانگیزتر است. رطوبت، گرد و غبار و محدودیت فضا میتوانند کیفیت فیوژن را تحت تأثیر قرار دهند. در مفصل زمینی، خشک بودن محیط و آب بندی صحیح اهمیت ویژهای دارد. در مفصل هوایی نیز باید به تثبیت کابلها و جلوگیری از تنش مکانیکی توجه شود. علاوه بر این موارد در هر دو حالت، استفاده از اسپلایس پروتکتور باکیفیت و چیدمان صحیح تارها داخل سینی مفصل، دوام اتصال را تضمین میکند.
فیوژن در پروژههای FTTH و FTTB: در پروژههای FTTH، سرعت اجرا در کنار کیفیت اهمیت دارد. تعداد زیاد مشترکین باعث میشود هر خطای کوچک، هزینه زیادی به پروژه تحمیل کند. تکنسین باید مهارت بالایی در آماده سازی سریع و دقیق فیبر داشته باشد. در FTTB نیز معمولاً با کابلهای چندکور مواجه هستیم که مدیریت و شماره گذاری تارها اهمیت بیشتری پیدا میکند.
بیشتر بدانید: تنظیمات پیشرفته دستگاه فیوژن فیبر نوری!
یکی از تفاوتهای تکنسین حرفهای با فرد مبتدی، تسلط بر تنظیمات پیشرفته دستگاه فیوژن است. پارامتر Arc Calibration باید متناسب با نوع فیبر، شرایط محیطی و میزان استفاده از دستگاه تنظیم شود. در محیطهای سرد یا مرطوب، تنظیمات پیش فرض همیشه نتیجه مطلوبی نمیدهند و نیاز به کالیبراسیون مجدد وجود دارد. تنظیم فاصله اولیه فیبرها نیز اهمیت بالایی دارد. فاصله بیش از حد باعث قوس نامناسب و فاصله کم باعث سوختگی هسته میشود. همچنین انتخاب صحیح نوع فیبر (Single Mode یا Multi Mode) در منوی دستگاه، مستقیماً بر کیفیت اتصال اثر میگذارد.
اشتباهات رایج تکنسینهای تازه کار
بسیاری از تکنسینهای تازهکار، تمیزکاری فیبر را دست کم میگیرند یا از ابزار نامناسب استفاده میکنند. عجله در انجام فیوژن، بیتوجهی به تنظیمات دستگاه و استفاده از اسپلایس پروتکتور بیکیفیت از دیگر اشتباهات رایج است. آگاهی از این خطاها باعث افزایش کیفیت کار و کاهش دوباره کاری میشود. پس از اتمام فیوژن، تست نهایی با OTDR ضروری است. این تست به شما نشان میدهد که اتصال در چه نقطهای انجام شده و میزان افت واقعی چقدر است. در پروژههای حرفهای، ارائه گزارش تست به کارفرما یک امتیاز مثبت و نشانه کیفیت کار شماست.
انتخاب و خرید دستگاه فیوژن مناسب با بهترین قیمت
پس از یادگیری اصول کار با دستگاه فیوژن، انتخاب یک دستگاه مناسب اهمیت زیادی دارد. توجه به نوع پروژهها، دقت دستگاه، خدمات پس از فروش و اصالت کالا از جمله مواردی هستند که باید هنگام خرید در نظر گرفته شوند. استفاده از تجهیزات استاندارد و معتبر، کیفیت کار شما را تضمین کرده و باعث افزایش رضایت مشتریان خواهد شد. همچنین برای خرید انواع دستگاه فیوژن فیبر نوری، انتخاب یک مرجع تخصصی و معتبر اهمیت زیادی دارد.
کلینیک تخصصی فیبر نوری با ارائه مجموعهای کامل از دستگاههای فیوژن Core Alignment و Cladding Alignment از برندهای معتبر، این امکان را فراهم میکند تا تکنسینها و مجریان پروژههای فیبر نوری متناسب با نوع کار و بودجه خود، بهترین گزینه را انتخاب کنند. ارائه مشاوره فنی تخصصی، تضمین اصالت کالا، خدمات پس از فروش واقعی و تأمین تجهیزات جانبی موردنیاز، باعث شده خرید از کلینیک تخصصی فیبر نوری نهتنها یک انتخاب مطمئن، بلکه یک سرمایهگذاری هوشمندانه برای افزایش کیفیت و سرعت اجرای پروژههای فیبر نوری باشد.
سخن آخر
کار با دستگاه فیوژن فیبر نوری یک مهارت تخصصی، درآمدزا و بسیار مهم در صنعت ارتباطات است. تسلط بر مراحل آماده سازی، آموزش فیوژن فیبر نوری، تنظیمات پیشرفته، عیبیابی و تست نهایی، شما را به یک تکنسین حرفهای تبدیل میکند. در این مقاله تلاش کردیم با رویکردی کاملاً آموزشی، تمام آنچه برای یادگیری اصولی کار با دستگاه فیوژن نیاز دارید را پوشش دهیم. همچنین شما عزیزان میتوانید سوالات خود را در این زمینه با کارشناسان ما در میان بگذارید.
