آموزش فیوژن فیبر نوری

مقدمه

فیوژن فیبر نوری یا همان اتصال فیبر نوری با فیوژن، روشی است برای اتصال دو فیبر نوری به یکدیگر به صورت دائمی و با کیفیت بالا انجام می شود. این روش به کمک یک دستگاه خاص به نام فیوزر فیبر نوری انجام می‌ شود که دو فیبر نوری را با استفاده از یک لیزر به طور دقیقی با یکدیگر فیوژن می‌ دهد. در این مقاله قصد داریم به بررسی آموزش فیوژن فیبر نوری بپردازیم. پس با ما همراه شوید.

فهرست

  • فیوژن فیبر نوری چیست ؟
  • تجهیزات فیوژن فیبر نوری
  • آموزش فیوژن فیبر نوری
  • نحوه کارکرد دستگاه فیوژن فیبر نوری
  • آموزش کار با انواع مفصل های فیبر نوری
  • خرید فیوژن فیبر نوری

فیوژن فیبر نوری چیست ؟

فیوژن فیبر نوری یا اتصال دائم فیبر نوری، یک فرایند است که از طریق ذوب کردن دو قطعه فیبر نوری توسط یک دستگاه فیوزر، آن‌ ها را به یکدیگر متصل می‌ کند. این فرایند به طور گسترده در شبکه‌ های ارتباطی فیبر نوری و در صنعت تلفن همراه استفاده می‌ شود. فیبر های نوری معمولاً با روش‌ های مکانیکی و یا با استفاده از کانکتور هایی که به دو طرف آن‌ ها به یکدیگر متصل می‌ شوند. با این حال، این روش‌ ها نمی‌ توانند به دقت بالایی برای انتقال سیگنال‌ های نوری از یک فیبر به فیبر دیگر استفاده شوند. به علاوه، اتصالات مکانیکی و کانکتور ها ممکن است باعث افزایش انعکاس‌ های بازتابی و کاهش عملکرد فیبرهای نوری شوند. با استفاده از فیوژن فیبر نوری، دو فیبر نوری با دقت بالا و به صورت دائمی به یکدیگر متصل می‌ شوند. این روش باعث کاهش انعکاسات بازتابی و افزایش عملکرد فیبر های نوری خواهد شد. همچنین، به دلیل دقت بالای اتصال، سیگنال‌ های نوری با تلفات کمتری از یک فیبر به فیبر دیگر منتقل می‌ شوند.

فیوژن فیبر نوری چیست

فرایند فیوژن

فرایند فیوژن فیبر نوری به صورتی انجام می‌ شود که دو فیبر نوری را در دستگاه فیوزر قرار می‌ دهند و سپس فیبر ها را با استفاده از یک لیزر به دقت بالا به یکدیگر متصل می‌ کنند. در این فرایند، فیبر ها به صورت دقیقی با هم ذوب و در نهایت یک فیبر نوری دو برابر طول داشته باشیم، به یکدیگر متصل می‌ شوند. پس از اتصال دو فیبر نوری، ناحیه‌ ای که ذوب شد، به صورتی که فیبر ها به یکدیگر متصل شده‌ اند، خنثی می‌ شود و تشکیل یک اتصال دائمی بین دو فیبر نوری ایجاد می‌ شود.

کاربرد فیوژن

  1. فیوژن فیبر نوری در صنعت ارتباطات از دو جهت بسیار مهم است. اولاً، با اتصال دائمی فیبر های نوری، کاهش تلفات سیگنال و افزایش عملکرد شبکه‌ های ارتباطی فیبر نوری ایجاد می‌ شود. دوماً، با استفاده از فیوژن فیبر نوری، اتصالات دائمی و با دقت بالا بین فیبر های نوری ایجاد می شود که باعث کاهش هزینه‌ های نگهداری و تعمیرات شبکه‌ های فیبر نوری می‌ شود.
  2. صنعت تلفن همراه بسیار مهم است. با اتصال دائمی فیبر های نوری، تلفات سیگنال و اختلالات در ارتباطات تلفن همراه کاهش می‌ یابد و این باعث ارتقای عملکرد و کیفیت خدمات تلفن همراه می‌ شود.
  3. فیوژن فیبر نوری در صنعت فضایی نیز کاربرد های متعددی دارد. با اتصال دائمی فیبر های نوری در این صنعت، امکان ارتقای ارتباطات فضایی و اطلاعاتی در مأموریت‌ های فضایی وجود دارد. همچنین، با استفاده از این روش، می‌ توان به دقت بالا اتصالات فیبر های نوری در فضا را ایجاد کرد.
  4. فیوژن فیبر نوری یک فرایند مهم و حیاتی برای ارتباطات فیبر نوری است. با استفاده از این روش، اتصالات دائمی و با دقت بالا بین فیبر های نوری ایجاد می‌ شود که باعث کاهش تلفات سیگنال و افزایش عملکرد شبکه‌ های ارتباطی فیبر نوری می‌ شود. همچنین، فیوژن فیبر نوری در صنعت‌ های مختلفی از جمله صنعت تلفن همراه و صنعت فضایی کاربرد های متعددی دارد.

تجهیزات فیوژن فیبر نوری

تجهیزات فیوژن فیبر نوری ابزارهایی هستند که برای اتصال دو یا چند رشته فیبر نوری به یکدیگر استفاده می‌شوند. این فرآیند به نام فیوژن (Fusion Splicing) شناخته می‌شود و به دلیل دقت و کیفیت بالای اتصالات، در شبکه‌های فیبر نوری بسیار رایج است. در ادامه، تجهیزات اصلی مورد نیاز برای فیوژن فیبر نوری را معرفی می‌کنیم:

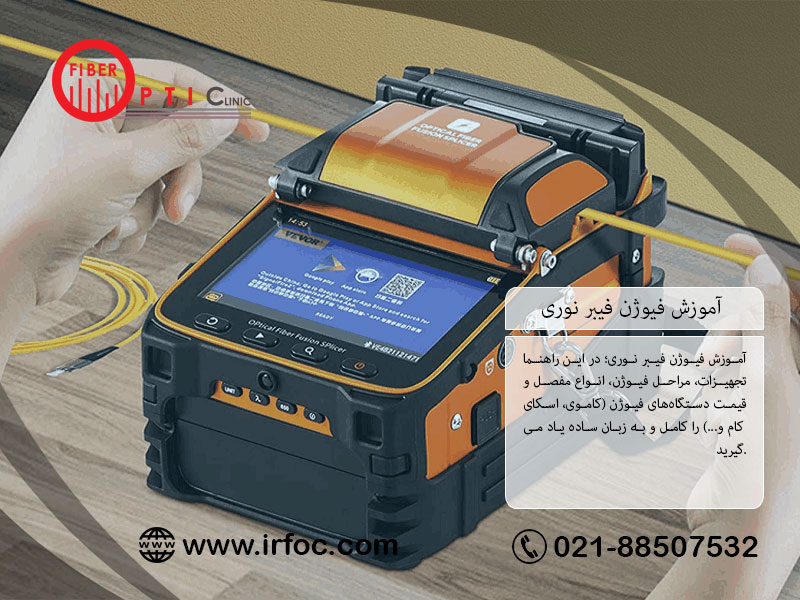

۱٫ دستگاه فیوژن (Fusion Splicer)

این دستگاه اصلی‌ترین ابزار برای انجام فیوژن است. دستگاه فیوژن با استفاده از حرارت، دو رشته فیبر نوری را به هم متصل می‌کند. این دستگاه‌ها معمولاً دارای صفحه نمایش دیجیتال و قابلیت‌های خودکار برای تنظیم و کنترل دما هستند.

۲٫ کابل برش (Fiber Cleaver)

قبل از انجام فیوژن، انتهای فیبر نوری باید به دقت برش داده شود تا اتصالی صاف و بدون نقص ایجاد شود. کابل برش ابزار مخصوصی است که برای برش دقیق و تمیز فیبر نوری استفاده می‌شود.

۳٫ پوشش محافظ (Heat Shrink Tubing)

پس از انجام فیوژن، برای محافظت از نقطه اتصال، از پوشش‌های حرارتی استفاده می‌شود. این پوشش‌ها با حرارت منقبض می‌شوند و نقطه اتصال را در برابر رطوبت و آسیب‌های مکانیکی محافظت می‌کنند.

۴٫ پین‌ساز (Splice Tray)

این ابزار برای نگهداری و سازماندهی نقاط اتصال فیوژن استفاده می‌شود. پین‌سازها معمولاً دارای محفظه‌هایی هستند که نقاط اتصال را در خود جای می‌دهند و از آسیب دیدن آن‌ها جلوگیری می‌کنند.

۵٫ تجهیزات تست (Test Equipment)

برای اطمینان از کیفیت اتصال، تجهیزات تست مانند پاورمتر فیبر نوری و OTDR (Optical Time Domain Reflectometer) استفاده می‌شود. این تجهیزات به شما کمک می‌کنند تا قدرت سیگنال و کیفیت اتصال را بررسی کنید.

۶٫ ابزارهای جانبی

شامل ابزارهایی مانند انبر، پیچ‌گوشتی، و قیچی برای کارهای عمومی و نگهداری تجهیزات است.

۷٫ دستکش و عینک ایمنی

برای حفاظت از دست‌ها و چشم‌ها در حین کار با فیبر نوری و تجهیزات، استفاده از دستکش و عینک ایمنی توصیه می‌شود.

۸٫ کابل‌های فیبر نوری

برای انجام فیوژن، نیاز به کابل‌های فیبر نوری دارید که باید از نوع و مشخصات مناسب برای پروژه شما انتخاب شوند.

با استفاده از این تجهیزات، می‌توانید اتصالات فیبر نوری را با کیفیت بالا و دقت انجام دهید و از عملکرد بهینه شبکه‌های فیبر نوری اطمینان حاصل کنید.

آموزش فیوژن فیبر نوری

برای انجام فیوژن فیبر نوری، نیاز به دستگاه فیوزر دارید که قابلیت ذوب کردن دو فیبر نوری را دارد.و در ادامه به بررسی دقیق آن می پردازیم.

۱٫ بخش آماده سازی فیبر

در این بخش، فیبر های نوری  جهت فیوژن کردن قرار می‌ گیرند. برای آماده سازی فیبر ها، ابتدا باید آن‌ ها را با کمک یک کاتر فیبر، به طول مورد نظر ببرید. سپس با استفاده از یک محافظ فیبر، باید ناحیه‌ ای از فیبر را که قرار است فیوژن شود، پوشش دهی کنید. این کار به منظور جلوگیری از خراشیدن فیبر ها و کاهش تلفات نوری است.

۲٫ بخش فیوز

در این بخش با استفاده از یک لیزر، ناحیه‌ ای از فیبرها به طور مشابهی با یکدیگر ذوب می‌ شود. پس از ذوب شدن فیبر ها، دستگاه فیوزر به طور خودکار، فیبرها را به یکدیگر متصل می‌ کند و یک اتصال دائمی بین دو فیبر نوری ایجاد می‌ شود.

۳٫ تنظیم دستگاه فیوژن

دستگاه فیوزر را به منظور انجام فیوژن فیبر نوری، به گونه‌ ای تنظیم کنید که مناسب با فیبر هایی باشد که قرار است به یکدیگر متصل شوند. در این مرحله، تنظیماتی مانند توان لیزر و زمان فیوز کردن فیبر ها را می‌ توانید انجام دهید.

۴٫ قرار دادن فیبرها در دستگاه فیوژن

دو فیبر نوری آماده را به داخل دستگاه فیوژن قرار دهید. دستگاه فیوژن باید برای انجام فیوژن، فیبر ها را به طور دقیقی بگذارید. برای این منظور، معمولاً دستگاه فیوژن با دو بخش قالب‌ گیری، دو فیبر را درست قرار می‌ دهد و سپس با استفاده از لیزر، فیبر ها را به یکدیگر متصل می‌ کند.

آموزش فیوژن فیبر نوری۵٫ شروع فیوژن

پس از قرار دادن فیبر ها در دستگاه فیوزر، دستگاه را روشن کنید و منتظر بمانید. تا دستگاه فیوژنبه طور خودکار، دو فیبر را به یکدیگر متصل کند. در این مرحله، دستگاه فیوزر، با استفاده از لیزر، ناحیه‌ ای از دو فیبر را به طور مشابهی با یکدیگر ذوب می‌ کند و سپس فیبر ها را به یکدیگر متصل می‌ کند.

۶٫ بررسی اتصال

پس از اتمام فیوژن فیبر ها، باید اتصال دائمی بین دو فیبر را بررسی کنید. برای این کار، می‌ توانید از یک میکروسکوپ نوری استفاده کنید. اتصال را بررسی کنید و اطمینان حاصل کنید که اتصال دائمی و با کیفیتی بین دو فیبر ایجاد می شود.

در نهایت، باید به یاد داشته باشید که برای انجام فیوژن فیبر نوری، نیاز به تجهیزات و مواد اولیه خاصی دارید. همچنین تجربه و دانش لازم برای انجام این کار را دارید. در صورتی که این تجربه و دانش را ندارید، بهتر است که به یک تکنسین ماهر در این حوزه مراجعه کنید تا برای شما این کار را انجام دهد.

نحوه کارکرد دستگاه فیوژن فیبر نوری

دستگاه فیوژن فیبر نوری، برای اتصال دو فیبر نوری به یکدیگر از طریق فیوژن، استفاده می‌ شود. این دستگاه قادر است دو فیبر نوری را با استفاده از یک لیزر به طور دقیقی به یکدیگر متصل کند و به این ترتیب، یک اتصال دائمی و با کیفیت بین دو فیبر ایجاد کند. عملکرد دستگاه فیوژن فیبر نوری به این صورت است که ابتدا دو فیبر نوری که قرار است به یکدیگر وصل شوند، با استفاده از یک دستگاه درست کننده فیبر، به طول مورد نظر برش داده می‌ شوند. ناحیه‌ ای از آن‌ ها با استفاده از یک پوشش محافظتی، پوشش می دهند تا جلوی خراشیدگی و تلفات نوری در زمان فیوژن را بگیرد. سپس دو فیبر نوری به داخل دستگاه فیوژن قرار می‌ گیرند و در آنجا، به یکدیگر متصل می‌ شوند. برای این کار، دو فیبر نوری به داخل دستگاه قالب‌ گیری قرار می‌ گیرند و با استفاده از یک لیزر، ناحیه‌ ای از دو فیبر نوری که قرار است با یکدیگر فیوژن شوند، به طور دقیقی به یکدیگر نزدیک می‌ شوند و به صورت همزمان با استفاده از یک سنسور دما، دمای فیوژن را کنترل می‌ کنند. در نهایت، دو فیبر نوری به یکدیگر متصل و یک اتصال دائمی و با کیفیت بین دو فیبر نوری ایجاد می‌ شود.

آموزش کار با انواع مفصل های فیبر نوری

انواع مفصل های فیبر نوری شامل مفصل های FC، ST، SC و LC هستند. برای کار با هر کدام از این مفصل ها، مراحل زیر را می‌ توانید دنبال کنید:

  1. برای اتصال فیبر نوری با استفاده از مفصل، ابتدا باید فیبر نوری را برش دهید و در صورت نیاز، پوشش محافظتی را از آن بردارید.
  2. انتهای فیبر نوری را به داخل مفصل قرار دهید. برای انجام این کار، بهتر است از یک دستگاه کوچک تمیز کننده فیبر استفاده کنید. تا از داخل فیبر نوری خاک و گرد و غبار برداشته شود.
  3. بعد از گذاشتن فیبر نوری در مفصل، باید قفل مفصل را ببندید و فیبر نوری را به صورت ایمن در محل قرار دهید.
  4. در صورت نیاز به جدا سازی فیبر نوری از مفصل، باید قفل مفصل را باز کرده و فیبر نوری را با احتیاط از داخل مفصل خارج کنید.
  5. برای اطمینان از کیفیت اتصال فیبر نوری با استفاده از مفصل، می‌ توانید از تستر فیبر نوری استفاده کنید و عملکرد فیبر نوری را در نقطه اتصال بررسی کنید.
  6. مهم ترین نکته در کار با مفصل های فیبر نوری، دقت و احتیاط در کار و جلوگیری از خراشیدن فیبر نوری است. همچنین برای اطمینان از کیفیت اتصال فیبر نوری، باید از تجهیزات و مواد اولیه با کیفیت استفاده کنید و در صورت نیاز به تعمیرات و تنظیمات، به یک فنیس‌تکنیکین مجرب مراجعه کنید.

خرید فیوژن فیبر نوری

یکی از راحت ترین راه ها برای خرید فیوژن فیبر نوری و تجهیزات دیگر مربوط به آن سفارش از طریق سایت های اینترنتی است. یکی از شرکت های معتبر در این زمینه که به فروش انواع فیوژن و دیگر تجهیزات فیبر نوری به صورت آنلاین نیز مشغول است، کلینیک تخصصی فیبر نوری است. شما می توانید با مراجعه به سایت کلینیک تخصصی فیبر نوری از بخش فروشگاه انواع تجهیزات مورد نیاز خود را خریداری کنید.

سخن آخر

فیوژن فیبر نوری یا اتصال دائم فیبر نوری، یک فرایند است که از طریق ذوب کردن دو قطعه فیبر نوری توسط یک دستگاه فیوزر، آن‌ ها را به یکدیگر متصل می‌ کند. این فرایند به طور گسترده در شبکه‌ های ارتباطی فیبر نوری و در صنعت تلفن همراه استفاده می‌ شود. فیبر های نوری معمولاً با روش‌ های مکانیکی و یا با استفاده از کانکتور هایی که به دو طرف آن‌ ها به یکدیگر متصل می‌ شوند. در این مقاله به طور کامل به بررسی آموزش فیوژن فیبر نوری پرداختیم. شما عزیزان می توانید سوالات خود را با ما در میان بگذارید.
