مقدمه: دنیای ارتباطات و نقش فیبر نوری
در عصر سرعت و فناوری، دیگر کابل‌های مسی پاسخگوی نیازهای گسترده انتقال داده نیستند. اینجاست که فیبر نوری به عنوان ستون فقرات ارتباطات مدرن، وارد عمل می‌شود. فیبر نوری با استفاده از نور به جای جریان برق، امکان انتقال اطلاعات را با سرعتی بسیار بالا و بدون تداخل فراهم می‌کند. اما یکی از چالش‌های مهم در استفاده از فیبر نوری، اتصال درست و دقیق تارهای نوری به یکدیگر است؛ که این جاست فیوژن بندی (Fusion Splicing) وارد صحنه می‌شود. در ادامه این مقاله قصد داریم به بررسی فیوژن بندی فیبر نوری بپردازیم. پس برای کسب اطلاعات بیشتر در این زمینه با ما همراه شوید.
فیوژن بندی فیبر نوری چیست؟
فیوژن بندی فرایند جوش دادن دو سر فیبر نوری با استفاده از حرارت بسیار بالا اغلب از طریق قوس الکتریکی است. هدف از این کار ایجاد یک اتصال نوری دائمی و با کمترین تلفات در انتقال سیگنال است. برخلاف اتصالات مکانیکی که موقتی‌اند یا نیاز به تجهیزات اضافی دارند، فیوژن یکپارچگی سیگنال و دوام طولانی مدت را تضمین می‌کند. در این فرآیند، دو فیبر با دقت بالا ترازبندی شده و سپس در یک نقطه به هم جوش داده می‌شوند تا سیگنال نوری بتواند بدون انعکاس یا افت قابل توجه، عبور کند.
این اتصال، اگر درست انجام شود، تقریباً غیرقابل تشخیص از فیبر دست نخورده است. اتصال نادرست فیبر نوری می‌تواند منجر به تلفات سیگنال، قطعی ارتباط و اختلال در سیستم‌های حیاتی شود. از سوی دیگر، با استفاده از فیوژن، تلفات انتقال به حداقل می‌رسد (کمتر از ۰.۱ دسی‌بل) و اتصال بسیار مقاومی حاصل می‌شود. اهمیت فیوژن به ویژه در پروژه‌های بزرگ مانند زیرساخت‌های مخابراتی، شبکه‌های فیبر نوری شهری، دوربین‌های مداربسته با بستر فیبر و دیتاسنترها دوچندان می‌شود. در واقع، بدون یک فیوژن حرفه‌ای، شبکه‌های نوری قابل اتکا نخواهند بود.
کاربردهای فیوژن بندی در صنعت و شبکه‌ها
فیوژن بندی تقریباً در تمام حوزه‌هایی که از فیبر نوری استفاده می‌شود کاربرد دارد:
- مخابرات و اپراتورها: ایجاد شبکه‌های ارتباطی پرسرعت، چه در سطح شهری و چه بین شهری.
- سیستم‌های نظارت تصویری: اتصال دوربین‌های مداربسته به سرور مرکزی در فواصل طولانی.
- صنایع نفت، گاز و پتروشیمی: انتقال داده‌های دقیق و حساس در محیط‌های خشن.
- زیرساخت شبکه‌های فیبر نوری شهری (FTTH): اتصال خانه‌ها و ادارات به شبکه فیبر.
- پایگاه‌های داده و دیتاسنترها: برقراری اتصالات با پهنای باند بالا و تأخیر کم.
معرفی تجهیزات مورد نیاز برای فیوژن بندی
برای یک فیوژن موفق، به ابزارها و تجهیزات زیر نیاز دارید:
- دستگاه فیوژن اسپلایسر
- کاتر فیبر نوری (Cleaver)
- الکل ایزوپروپیل و دستمال لنز
- استریپر مخصوص فیبر نوری
- اسلیو حرارتی
- دستگاه هیتر برای اسلیو
- ویدئو اینسپکتور (برای بررسی آلودگی کانکتور)
- OTDR (برای تست کیفیت بعد از فیوژن)
آشنایی با انواع روش‌های فیوژن بندی فیبر نوری
فیوژن بندی فیبر نوری بسته به نوع کابل، هدف پروژه، حجم عملیات و نوع تجهیزات مورد استفاده، به دو روش اصلی تقسیم می‌شود: فیوژن تک هسته‌ای (Single Fiber Fusion) و فیوژن ریبونی یا چند هسته‌ای (Ribbon Fiber Fusion). هر یک از این روش‌ها ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند و انتخاب صحیح میان آن‌ها تأثیر مستقیمی بر سرعت اجرا، هزینه و کیفیت نهایی شبکه خواهد داشت.
۱٫ فیوژن تک‌هسته‌ای (Single Fiber Fusion)
در این روش، تنها دو فیبر نوری به صورت جداگانه و دوتایی به هم جوش داده می‌شوند. این شیوه رایج‌ترین و پرکاربردترین نوع فیوژن در پروژه‌های کوچک، متوسط و شبکه‌های خانگی یا تجاری است. از آنجایی که در اغلب پروژه‌ها کابل‌های فیبر نوری حاوی چند تار به صورت مجزا هستند، فیوژن تک هسته‌ای انتخابی ساده و مقرون به صرفه محسوب می‌شود. مزیت اصلی این روش، دقت بالا و کنترل بیشتر بر روی هر اتصال به صورت مجزا است. با این حال، در پروژه‌هایی با حجم بالا (مثل فیبرکشی شهری یا اتصال مراکز داده)، زمان‌بر بودن فیوژن تک به تک می‌تواند یک نقطه ضعف باشد. به همین دلیل در چنین پروژه‌هایی معمولاً از روش دوم استفاده می‌شود.
۲٫ فیوژن چند‌هسته‌ای یا ریبونی (Ribbon Fiber Fusion)
در پروژه‌هایی که از کابل‌های ریبونی استفاده می‌شود که در آن تارهای نوری به صورت ردیفی و تخت کنار یکدیگر قرار دارند، می‌توان از روش فیوژن چند‌هسته‌ای بهره برد. در این روش، معمولاً ۱۲ فیبر نوری به صورت هم زمان در یک مرحله جوش داده می‌شوند. این نوع فیوژن باعث افزایش چشمگیر سرعت اجرا و کاهش نیروی انسانی مورد نیاز می‌شود. با اینکه دستگاه‌های فیوژن ریبونی قیمت بالاتری نسبت به مدل‌های معمولی دارند، اما در پروژه‌های زیرساختی بزرگ، این سرمایه گذاری توجیه اقتصادی دارد. همچنین باید توجه داشت که کابل‌های ریبونی و تجهیزات جانبی خاصی مانند Cleaver ریبونی نیز باید در اختیار باشد. این روش به ویژه در مراکز مخابراتی، دیتاسنترها، پروژه‌های FTTH گسترده و اجرای backbone در شبکه‌های مخابراتی بسیار کاربرد دارد.
تفاوت در تجهیزات و مهارت مورد نیاز
برای فیوژن تک‌هسته‌ای، دستگاه‌های کوچکتر، قابل‌حمل‌تر و ساده‌تری کافی است. اما فیوژن ریبونی نیاز به دستگاه‌هایی با دقت بالا، قابلیت تنظیم گروهی و نگهدارنده‌های خاص فیبر دارد. همچنین اجرای آن نیازمند تخصص بیشتری در چینش و مدیریت تارهای نوری به صورت گروهی است.
نحوه انجام فیوژن بندی فیبر نوری مرحله به مرحله
فرآیند فیوژن باید با دقت، تجهیزات دقیق و محیط تمیز انجام شود. مراحل کلی عبارت‌اند از:
- آماده سازی فیبر: ابتدا ژاکت بیرونی، پوشش داخلی و کوتینگ فیبر با ابزارهای مخصوص برداشته می‌شود تا به هسته برسیم.
- تمیزکاری فیبرها: با الکل ایزوپروپیل و دستمال بدون پرز، هر دو فیبر کاملاً تمیز می‌شوند تا هیچ آلودگی مانع اتصال نشود.
- برش دقیق فیبر (Cleaving): با دستگاه Cleaver، دو سر فیبر باید با زاویه ۹۰ درجه و بسیار صاف بریده شوند. این بخش بسیار حساس است.

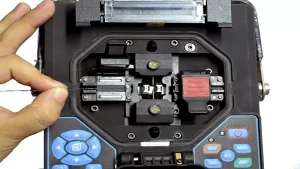

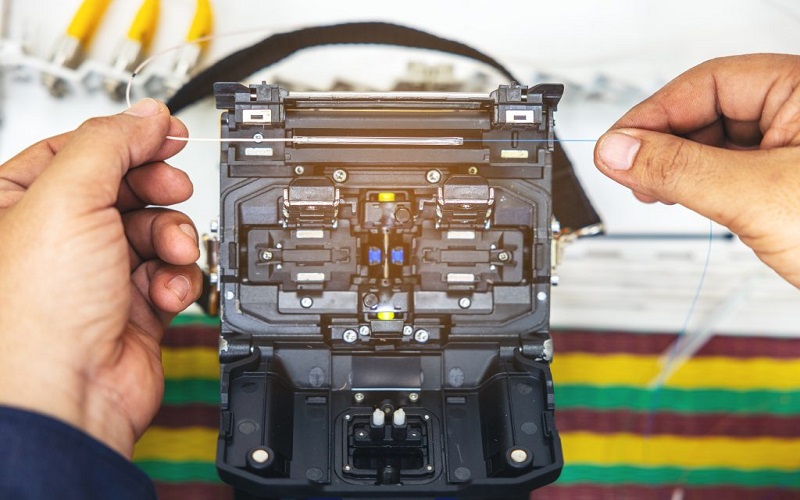

- قرار دادن در دستگاه فیوژن: فیبرها در اسلات مخصوص دستگاه فیوژن اسپلایسر قرار می‌گیرند. دستگاه به صورت خودکار ترازبندی، فاصله گذاری و جوش را انجام می‌دهد.
- تست و بررسی اتصال: دستگاه میزان تلفات (Loss) را نمایش می‌دهد. اگر بیش از حد مجاز باشد، باید فیوژن مجدداً انجام شود.
- پوشش و محافظت از محل اتصال: با استفاده از اسلیو حرارتی (Heat Shrink Sleeve)، نقطه جوش‌خورده محافظت شده و سپس در هیتر دستگاه حرارت می‌بیند تا ثابت شود.
نکات مهم و حرفه‌ای برای یک اتصال موفق
- همیشه تیغه Cleaver را تمیز و تیز نگه دارید.
- در محیط‌های گرد و خاکی فیوژن نکنید.
- زاویه برش را حتماً بررسی کنید.
- از فیوژن‌های ضعیف صرف نظر کرده و دوباره اجرا کنید.
- قبل از فیوژن، فیبر را با دقت تمیز کنید، حتی یک لکه کوچک هم می‌تواند اتصال را خراب کند.

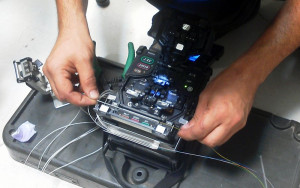

اشتباهات رایج در فیوژن بندی و راه‌های جلوگیری از آن
آلودگی فیبر: عامل اصلی شکست در اتصال. همیشه با الکل تمیز کنید.
برش نامناسب: اگر فیبر کج یا ناصاف بریده شود، ترازبندی درست انجام نمی‌شود.
تنظیم نادرست دستگاه: دقت کنید دستگاه در حالت مناسب برای نوع فیبر (SM یا MM) باشد.
عدم محافظت بعد از اتصال: بدون استفاده از اسلیو، اتصال در برابر ضربه یا کشش آسیب پذیر است.
چه عواملی در انتخاب دستگاه فیوژن مناسب مؤثر است؟
- نوع پروژه (تک‌هسته‌ای یا ریبونی)
- سرعت فیوژن و زمان هیتر
- وزن و قابلیت حمل دستگاه
- پشتیبانی از انواع فیبر
- میزان افت اعلام‌شده توسط دستگاه
- قیمت و خدمات پس از فروش
خرید انواع دستگاه‌های فیوژن فیبر نوری از برندهای معتبر
خرید دستگاه‌های فیوژن فیبر نوری از برندهای معتبر مانند Fujikura، سومیتومو (Sumitomo) و… در کلینیک تخصصی فیبر نوری، تضمینی برای کیفیت، دقت و طول عمر بالای تجهیزات است. این کلینیک با ارائه دستگاه‌های پیشرفته مانند فیوژن‌های تک مُدی و مالتی مُدی همراه با گارانتی و خدمات پس از فروش، نیازهای پروژه‌های مخابراتی، دیتاسنترها و شبکه‌های نوری را به طور کامل پوشش می‌دهد. با خرید از این مرکز، می‌توانید از مشاوره فنی تخصصی، آموزش نحوه استفاده و پشتیبانی دائمی بهره‌مند شوید.
سخن آخر
فیوژن بندی فیبر نوری از مهمترین مراحل در راه اندازی یک شبکه نوری مطمئن و سریع است. این کار تخصصی نیازمند دقت، مهارت و ابزار حرفه‌ای است. اگر در حوزه نصب، راه اندازی یا نگهداری شبکه‌های فیبر نوری فعالیت می‌کنید، یادگیری کامل این مهارت، داشتن تجهیزات مناسب و انتخاب درست دستگاه فیوژن، برای موفقیت شما ضروری است. دستگاه فیوژن قلب عملیات فیوژن است. برندهای معتبری مانند Fujikura، Sumitomo، INNO و Signal Fire دستگاه‌هایی با دقت بالا و امکانات متنوع ارائه می‌دهند.
قابلیت‌هایی مثل Auto Alignment، تخمین Loss، مانیتور رنگی و سیستم‌های هوشمند ترازبندی، باعث افزایش سرعت و دقت کار می‌شوند. اگر قصد خرید دستگاه فیوژن دارید، باید دقیقاً بدانید نیاز پروژه‌تان چیست. بعضی دستگاه‌ها قابلیت فیوژن اتوماتیک دارند و برخی مناسب پروژه‌های صنعتی سبک یا نصب در محل‌های دورافتاده‌اند. کلینیک تخصصی فیبر نوری با ارائه انواع دستگاه‌های فیوژن از برندهای معتبر جهانی، آماده پشتیبانی از پروژه‌های شماست. برای مشاوره رایگان، انتخاب دقیق دستگاه متناسب با نیازتان و دریافت قیمت روز، همین حالا با ما تماس بگیرید.
