انواع پچ پنل فیبر نوری چیست؟ معرفی ۱۰ مدل مهم و کاربرد آن‌ها

تنوع بالای پچ پنل‌های فیبر نوری باعث شده انتخاب مدل مناسب اهمیت زیادی داشته باشد؛ زیرا هر نوع پچ پنل برای محیط، ظرفیت و کاربرد خاصی طراحی شده است. در این مقاله با معرفی انواع مختلف پچ پنل فیبر نوری و ویژگی‌های آن‌ها، به شما کمک می‌کنیم بهترین گزینه را برای نیاز شبکه خود انتخاب کنید.

نوع پچ پنل	کاربرد اصلی	ظرفیت و مزیت‌ها	مناسب برای
رک‌مونت ۱U/2U	دیتاسنترها و رک‌های سازمانی	ظرفیت بالا، مدیریت کابل حرفه‌ای	شبکه‌های متوسط و بزرگ
دیواری	فضاهای بدون رک	ابعاد کوچک، ضدگردوغبار، نصب ساده	ساختمان‌ها و شبکه‌های سبک
کشویی/اسلایدی	پروژه‌های دقیق	دسترسی آسان، کاهش ریسک خمیدگی	دیتاسنترها
اوتدور/ضدآب	محیط‌های بیرونی	مقاوم در برابر رطوبت و آفتاب	مخابرات و شبکه‌های شهری
ماژولار	شبکه‌های در حال توسعه	افزودن/تعویض ماژول بدون تغییر شاسی	FTTH و سازمان‌ها
MPO/MTP	پهنای باند بالا	تراکم زیاد، نصب سریع	شبکه‌های ۴۰G/100G/400G
DIN-Rail	محیط صنعتی	مقاوم در برابر لرزش، نصب روی ریل	کارخانه‌ها و تاسیسات صنعتی
دیواری کوچک	پروژه‌های کم‌ترافیک	۴–۱۲ پورت، جمع‌وجور	دفاتر کوچک و اتصال نقطه‌به‌نقطه

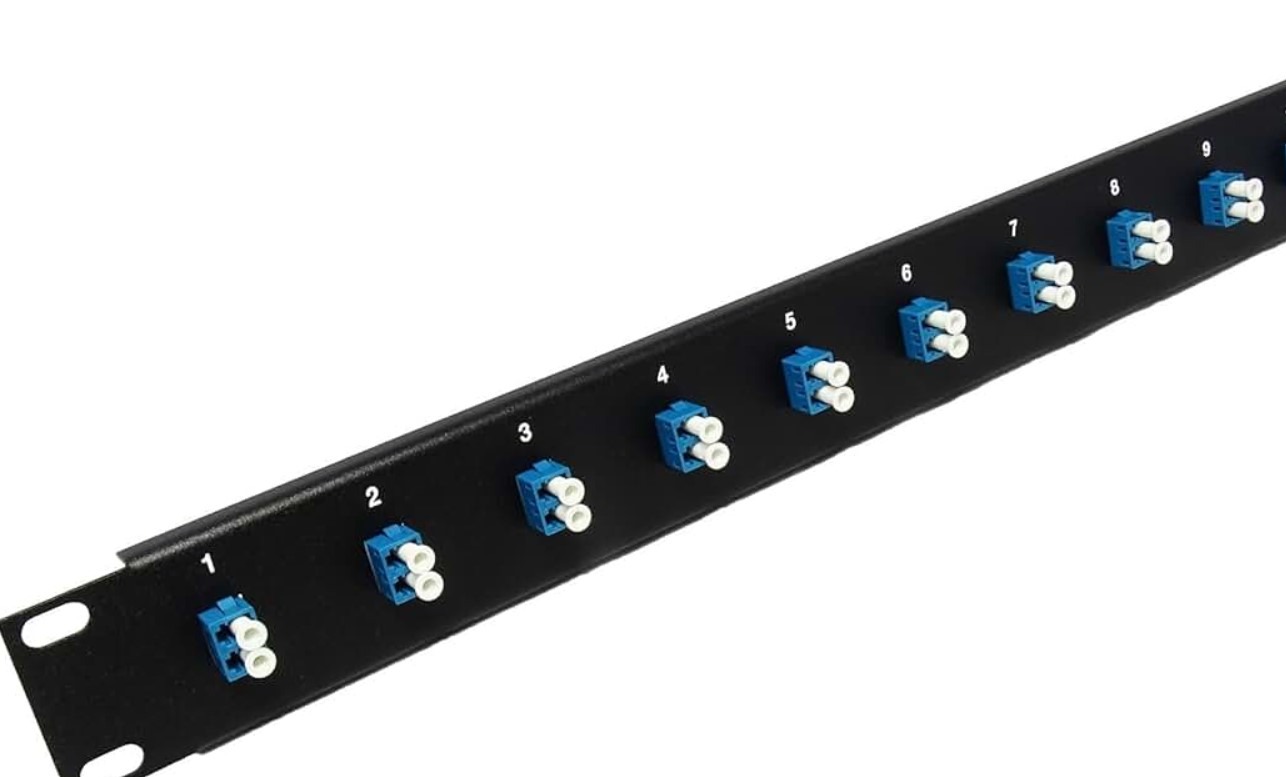

۱٫ پچ‌پنل فیبر نوری رک‌مونت (Rack Mount Fiber Patch Panel)

پچ‌پنل رک‌مونت رایج‌ترین نوع پچ‌پنل فیبر نوری است که داخل رک شبکه نصب می‌شود و برای پروژه‌های سازمانی، دیتاسنترها و اتاق سرور کاربرد گسترده‌ای دارد. این پچ‌پنل‌ها معمولاً در اندازه‌های ۱U، ۲U یا ۴U عرضه می‌شوند و قابلیت نصب انواع کاست، آداپتور و سینی‌های مدیریت کابل را دارند. رک‌مونت‌ها به دلیل ظرفیت بالا، امنیت مناسب، دسترسی آسان و امکان گسترش شبکه، انتخابی استاندارد برای شبکه‌های متوسط تا بزرگ محسوب می‌شوند. وجود پنل کشویی در بعضی مدل‌ها باعث می‌شود تکنسین بتواند فیبرها را راحت‌تر مدیریت کند و در زمان پیکربندی یا تعمیر کابل‌ها، کمترین آسیب به الیاف نوری وارد شود. این نوع پچ‌پنل برای محیط‌هایی ایده‌آل است که نیاز به نظم، مقیاس‌پذیری و نگهداری آسان دارند.

۲٫ پچ‌پنل فیبر نوری دیواری (Wall Mount Fiber Patch Panel)

پچ‌پنل دیواری برای فضاهایی طراحی شده که امکان نصب رک وجود ندارد یا تعداد فیبرها محدود است. این مدل معمولاً ابعاد کوچکتری دارد و روی دیوار، ستون یا داخل اتاق‌های کوچک نصب می‌شود. دیواری‌ها گزینه‌ای عالی برای پروژه‌های سبک‌تر مثل ساختمان‌های اداری کوچک، پروژه‌های خانگی، ورودی اصلی ساختمان یا نقاط انتهایی شبکه هستند. بسیاری از مدل‌های دیواری دارای قابلیت قفل شدن هستند تا از دستکاری یا آسیب ناخواسته جلوگیری شود. همچنین دوام بالایی دارند و در برابر ضربه و گردوغبار مقاوم‌اند.
به‌دلیل اندازه کوچک، مدیریت کابل در این نوع ساده است و برای فیبرهای کم‌تراکم بهترین عملکرد را ارائه می‌دهد. استفاده از پچ‌پنل دیواری کمک می‌کند فیبرها در نقطه ورودی ساختمان منظم و محافظت‌شده باقی بمانند.

۳٫ پچ‌پنل فیبر نوری اسلایدی / کشویی (Sliding or Drawer Fiber Patch Panel)

این نوع پچ‌پنل معمولاً در مدل‌های رک‌مونت استفاده می‌شود و دارای سینی کشویی است که به تکنسین اجازه می‌دهد بدون بیرون آوردن کامل پنل، به فیبرها و آداپتورها دسترسی مستقیم داشته باشد. طراحی کشویی خطر خمیدگی بیش از حد فیبرها را کاهش می‌دهد و باعث می‌شود عملیات نصب، تست و تعمیر با دقت بیشتری انجام شود. پچ‌پنل کشویی گزینه‌ای ایده‌آل برای دیتاسنترها و شبکه‌هایی است که سرویس‌دهی سریع و دقیق اهمیت بالایی دارد. ظرفیت بالاتر، امنیت بهتر و امکان قرار دادن کاست‌های مختلف از دیگر مزایای این پچ‌پنل است. این مدل برای محیط‌هایی مناسب است که حجم کابل زیاد است و نیاز به مدیریت حرفه‌ای کابل وجود دارد.

۴٫ پچ‌پنل فیبر نوری اوتدور / ضدآب (Outdoor Waterproof Fiber Patch Panel)

پچ‌پنل اوتدور برای محیط‌های خارجی طراحی شده و در برابر باران، رطوبت، گردوغبار، نور خورشید و تغییرات شدید دما مقاوم است. این مدل در پروژه‌های مخابراتی، شبکه‌های شهری (MAN)، نصب روی دکل‌ها، محوطه‌های کارخانه و فضاهای باز استفاده می‌شود. این پچ‌پنل‌ها دارای بدنه بسیار مقاوم، درزگیری کامل، لایه‌های محافظ ضدزنگ و خروجی‌های مخصوص کابل فیبر نوری هستند. برخی مدل‌ها دارای سیستم تهویه یا هیتر داخلی‌اند تا از ایجاد بخار و میعان جلوگیری شود. پچ‌پنل اوتدور برای پروژه‌هایی ضروری است که فیبر باید خارج از ساختمان یا در شرایط سخت محیطی نصب و نگهداری شود.

در سایت fiberopticlink ذکر شده:

Outdoor fiber patch panels are specifically designed to be installed directly outdoors. They protect against rain, snow, dust, and wind.

They are typically made from fiberglass, steel, or aluminum.

Outdoor fiber patch panels should carry a NEMA rating (a NEMA 4 and higher rating is recommended). The NEMA rating defines the types of environmental protection the patch panel enclosure will provide.

This type of fiber patch panel will typically accommodate wall or pole installations.

۵٫ پچ‌پنل فیبر نوری ماژولار (Modular Fiber Patch Panel)

پچ‌پنل ماژولار انعطاف‌پذیرترین نوع پچ‌پنل است و امکان نصب کاست‌ها و ماژول‌های مختلف را در یک شاسی واحد فراهم می‌کند. این نوع برای شبکه‌هایی که قرار است در آینده گسترش یابند یا نیاز به ترکیب کانکتورهای مختلف دارند، بهترین انتخاب محسوب می‌شود. در مدل‌های ماژولار، تکنسین می‌تواند بسته به نیاز، ماژول‌های LC، SC، MPO یا ماژول‌های اسپلیتر را اضافه یا حذف کند. این موضوع مدیریت شبکه را بسیار ساده‌تر کرده و قابلیت ارتقاء را افزایش می‌دهد. پچ‌پنل ماژولار در پروژه‌های پیشرفته مثل دیتاسنترها، شبکه‌های FTTH و سازمان‌های بزرگ کاربرد دارد و به دلیل انعطاف بالا، عمر مفید بیشتری نسبت به مدل‌های ثابت ارائه می‌دهد.

۶٫ پچ پنل ماژولار (Modular Fiber Patch Panel)

پچ پنل ماژولار برای محیط‌هایی طراحی شده که نیاز به انعطاف‌پذیری و گسترش شبکه در آینده دارند. این نوع پچ پنل از چندین ماژول مستقل تشکیل شده است که هرکدام می‌توانند بر اساس نیاز شبکه، نوع کانکتور، ظرفیت یا تکنولوژی مورد استفاده را تغییر دهند. مزیت اصلی پچ پنل ماژولار این است که بدون تعویض کامل پنل، می‌توان تنها ماژول‌های لازم را تعویض یا اضافه کرد. این ویژگی باعث کاهش هزینه‌ها و افزایش سرعت ارتقا می‌شود. پچ پنل ماژولار در دیتاسنترها، اتاق‌های سرور و شبکه‌هایی که مدام در حال توسعه هستند کاربرد زیادی دارد. همچنین به دلیل قابلیت سازمان‌دهی بهتر و مدیریت آسان کابل‌ها، گزینه‌ای محبوب در شبکه‌های پیشرفته محسوب می‌شود. امکان استفاده از ماژول LC، SC، ST و حتی ماژول‌های MTP/MPO نیز آن را بسیار منعطف و آینده‌نگه‌دار کرده است.

در سایت پاناتل ذکر شده:

پچ پنل‌های ماژولار از چندین ماژول مجزا تشکیل شده‌اند که هر کدام شامل چندین پورت هستند. این ماژول‌ها قابل تعویض و تنظیم هستند.

ویژگی‌ها:

• ساختار قابل تغییر: این پچ پنل‌ها به گونه‌ای طراحی شده‌اند که می‌توان ماژول‌های مختلف را به راحتی تعویض یا اضافه کرد.
• انعطاف‌پذیری بالا: این ویژگی باعث می‌شود که پچ پنل‌های ماژولار برای محیط‌هایی که نیاز به تغییرات و ارتقاء مکرر دارند، مناسب باشند.
• پورت‌های متعدد: قابلیت افزایش تعداد پورت‌ها بدون نیاز به تعویض کل پچ پنل.

۷٫ پچ پنل MPO/MTP پرظرفیت

پچ پنل‌های MPO/MTP برای شبکه‌هایی طراحی شده‌اند که نیاز به پهنای باند بسیار بالا و تراکم کابل‌کشی زیاد دارند. این نوع پچ پنل می‌تواند ده‌ها یا حتی صدها رشته فیبر را در یک ساختار فشرده مدیریت کند. کانکتورهای MPO/MTP در دیتاسنترهای مدرن و شبکه‌های نسل جدید مانند ۴۰G، ۱۰۰G و ۴۰۰G کاربرد گسترده‌ای دارند. مزیت اصلی این پچ پنل‌ها سرعت نصب بسیار بالا و نیاز کم به کابل‌کشی مجدد است. با یک کانکتور چندفیبره MPO می‌توان حجم زیادی از ارتباطات را در کمترین فضا برقرار کرد. سازمان‌دهی بهتر، ارتقای سریع، کاهش خطا و مقیاس‌پذیری بالا از ویژگی‌های مهم این نوع پنل است. برای شرکت‌هایی که به دنبال توسعه سریع شبکه و پشتیبانی از سرعت‌های بالا هستند، پچ پنل MPO/MTP بهترین گزینه است. البته قیمت بالاتر و نیاز به تجهیزات سازگار از چالش‌های آن محسوب می‌شود.

۸٫ پچ پنل ۱U و ۲U رکمونت

پچ پنل‌های رکمونت استاندارد در ابعاد ۱U و ۲U برای نصب داخل رک شبکه طراحی می‌شوند. این مدل‌ها از رایج‌ترین و کاربردی‌ترین پچ پنل‌های فیبر نوری هستند و در بیشتر پروژه‌های سازمانی دیده می‌شوند. ظرفیت پورت در مدل ۱U معمولاً کمتر است و برای شبکه‌های متوسط یا بخش‌هایی از پروژه مناسب می‌باشد، در حالی که مدل ۲U فضای بیشتری برای مدیریت کابل، کاست و کاورهای محافظ فراهم می‌کند. مزیت پچ پنل‌های رکمونت، نظم‌دهی عالی به کابل‌ها و دسترسی سریع برای تعمیرات و ارتقاست. این نوع پچ پنل قابلیت استفاده با انواع کانکتورها مانند LC، SC و ST را دارد. همچنین امکان مدیریت فیبر، اسپلایس و نگهداری کاست‌ها در آن به‌صورت استاندارد فراهم شده است.

۹٫ پچ پنل DIN-Rail (نصب روی ریل صنعتی)

پچ پنل‌های DIN-Rail برای محیط‌های صنعتی طراحی شده‌اند که در آنها از تابلو برق‌ها، محفظه‌های فلزی و ریل‌های استاندارد صنعتی استفاده می‌شود. این مدل‌ها برای فضاهای محدود و محیط‌هایی که رک استاندارد وجود ندارد مناسب هستند. مزیت اصلی این نوع پچ پنل، نصب سریع روی ریل صنعتی و مقاومت بالا در برابر لرزش، گردوغبار و شرایط سخت محیطی است. به همین دلیل در کارخانه‌ها، صنایع نفت و گاز، اتوماسیون صنعتی و مراکز کنترل کاربرد زیادی دارند.

۱۰٫ پچ پنل دیواری کوچک (Mini Wall-Mount Patch Panel)

پچ پنل دیواری کوچک برای محیط‌هایی طراحی شده است که حجم کابل‌کشی محدود است و رک شبکه نصب نمی‌شود. این تجهیزات سبک، جمع‌وجور و در عین حال مقاوم هستند. معمولاً ۴، ۶، ۸ یا ۱۲ پورت دارند و برای پروژه‌های کوچک، ساختمان‌های اداری کوچک، شبکه داخلی سازمان‌های کم‌ترافیک یا اتصالات نقطه‌به‌نقطه بسیار مناسب‌اند. مزیت بزرگ این مدل، نصب آسان روی دیوار و اشغال فضای بسیار کم است. همچنین برای محافظت از اسپلایس فیبر و مرتب‌سازی کابل‌ها عملکرد خوبی دارد. در محیط‌هایی که بودجه محدود است یا نیازی به رک کامل نیست، پچ پنل‌های دیواری کوچک بهترین گزینه هستند.

کلام پایانی

انتخاب صحیح پچ پنل نه‌تنها عملکرد شبکه را بهبود می‌بخشد، بلکه آینده‌پذیری و دوام زیرساخت را نیز تضمین می‌کند. اگر قصد راه‌اندازی شبکه‌ای پایدار و حرفه‌ای دارید، توجه به نوع پچ پنل گامی ضروری و غیرقابل چشم‌پوشی است.

سوالات متداول

بهترین نوع پچ پنل فیبر نوری برای دیتاسنتر کدام است؟

در دیتاسنترها معمولاً از پچ پنل‌های رک‌مونت ۱U، ۲U، مدل‌های کشویی و به‌خصوص پچ پنل‌های MPO/MTP استفاده می‌شود؛ زیرا ظرفیت بالا، مدیریت دقیق کابل و ارتقای سریع را فراهم می‌کنند.

پچ پنل دیواری برای چه پروژه‌هایی مناسب است؟

پچ پنل دیواری برای محیط‌هایی ایده‌آل است که رک نصب نمی‌شود یا حجم فیبر پایین است؛ مثل ساختمان‌های اداری کوچک، ورودی ساختمان‌ها یا پروژه‌های خانگی.

آیا پچ پنل ماژولار گزینه‌ای مناسب برای آینده‌پذیری شبکه است؟

بله، چون امکان افزودن یا تعویض ماژول‌ها بدون تغییر کل شاسی وجود دارد. این مدل برای پروژه‌هایی که توسعه شبکه در آینده قطعی است بسیار ارزشمند است.

چه زمانی باید از پچ پنل اوتدور استفاده کرد؟

در محیط‌های باز یا مکان‌هایی که رطوبت، نور خورشید و تغییرات دما وجود دارد، استفاده از پچ پنل اوتدور ضروری است. این نوع برای پروژه‌های مخابراتی و دکل‌ها کاربرد گسترده‌ای دارد.

پچ پنل MPO/MTP چه مزایایی نسبت به مدل‌های معمولی دارد؟

این نوع به‌دلیل تراکم بالا، نصب سریع، پشتیبانی از سرعت‌های ۴۰G، ۱۰۰G و ۴۰۰G و مدیریت مجموعه‌ای از فیبرها در فضای کم، در شبکه‌های نسل جدید بسیار محبوب است.
